Energia solar na Vila Gustavo: tecnologia de 6,84 kWp sob telhado de fibrocimento com recortes e sombras complexas
A dinâmica residencial da Vila Gustavo e o desafio do consumo tecnológico
Subir as ladeiras características da Vila Gustavo, na Zona Norte de São Paulo, é vivenciar a atmosfera autêntica de um bairro residencial que pulsa no ritmo paulistano. Situada nos arredores do Tucuruvi e da Parada Inglesa, a região é marcada por ruas calmas, padarias tradicionais com pão na chapa quentinho e pastelarias de feiras locais que atraem vizinhos aos domingos.
O bairro equilibra com maestria o sossego das suas casas com a facilidade de acesso ao metrô. No entanto, o custo para manter o conforto e a modernidade de residências tecnológicas de classe média na Zona Norte tem subido de forma expressiva.
Com o custo energético cobrado pela distribuidora batendo a média de R$ 0,91 por kWh — englobando a base tarifária estipulada pela ANEEL, impostos estaduais pesados e flutuações de bandeiras vermelhas —, o conforto residencial passou a cobrar um preço elevado.
Essa preocupação era real para o proprietário de um imóvel na Vila Gustavo. Com uma residência moderna totalmente automatizada e climatizada por três aparelhos de ar-condicionado LG Inverter de 9.000 BTUs cada, o consumo médio mensal girava em torno de 650 kWh. Para blindar o orçamento doméstico de reajustes na conta de energia, o caminho natural foi aproveitar a irradiação solar da Zona Norte paulistana com uma usina fotovoltaica residencial de 6,84 kWp. O desafio? Um telhado de fibrocimento repleto de recortes e sombreamentos causados por construções adjacentes.
Ficha técnica do projeto
Conheça as especificações do sistema de energia solar instalado na residência da Vila Gustavo:
O desafio: consumo automatizado sob tarifas elevadas na Zona Norte
A Zona Norte de São Paulo registra uma radiação solar média anual de 4,37 kWh/m²/dia, conforme dados geográficos disponibilizados pelo portal do CRESESB. Esse potencial representa uma fonte valiosa de energia limpa incidindo nas coberturas das residências diariamente.
Apesar da excelente insolação regional, o consumo elevado era o principal gargalo desta residência. Manter três aparelhos de ar-condicionado de tecnologia inverter operando nas tardes quentes, somado à demanda de roteadores, lâmpadas, câmeras e eletrodomésticos integrados em uma automação inteligente, resultava em faturas volumosas. Cada aumento tarifário decretado se tornava uma dor de cabeça constante.
Para resolver o problema e assegurar previsibilidade de custos com base na regulamentação da Lei 14.300, a solução estruturada pela equipe de engenharia focou no aproveitamento máximo do telhado, driblando a interferência de sombras localizadas.
A solução de alta performance: tecnologia bifacial e microinversores modulares
A complexidade arquitetônica da cobertura exigiu o desenvolvimento de projetos com microinversores para assegurar eficiência operacional.
O sistema solar foi estruturado com 12 módulos Helius de 570W. A tecnologia Bifacial N-Type TopCon desses painéis monocristalinos permite a captação solar direta na parte superior e o aproveitamento da luz refletida na face inferior, garantindo energia extra. O arranjo conta com 3 microinversores Hoymiles HMS-2000DW, com potência consolidada de saída de 6,0 kW.
Diferente dos inversores string tradicionais, nos quais o sombreamento em um único painel reduz a corrente do circuito inteiro, a topologia modular Hoymiles isola as entradas MPPT para cada módulo. Caso uma árvore próxima projete sombra sobre parte do telhado de fibrocimento em determinados horários do dia, apenas essa placa específica terá produção diminuída. Os painéis restantes seguem gerando eletricidade solar em capacidade máxima.
A escolha do microinversor também priorizou a segurança patrimonial da casa automatizada. Ao trabalhar com baixas tensões em corrente contínua (CC) no telhado, o sistema solar mitiga quase por completo os riscos de faíscas ou curtos-circuitos causadores de incêndios elétricos.
Montagem em telha de fibrocimento: segurança mecânica e estanqueidade
A fixação de suportes metálicos sobre coberturas de fibrocimento exige extremo cuidado para evitar fissuras nos painéis de vedação originais. A engenharia da Imperio Solar seguiu etapas padronizadas:
- Instalação de prisioneiros estruturais: A equipe utiliza parafusos prisioneiros de aço inox que perfuram as telhas de fibrocimento e ancoram-se diretamente nas terças estruturais de madeira ou metal da casa.
- Absorção de dilatação térmica: Borrachas de vedação de EPDM de alta densidade e arruelas metálicas cônicas são instaladas no ponto de fixação. Isso absorve a vibração causada por ventos fortes e acomoda a dilatação natural do material sem gerar tensões nas telhas.
- Vedação química adicional: O ponto de contato externo recebe aplicação abundante de selante elástico de poliuretano (PU40) para eliminar chances de infiltrações de umidade em chuvas intensas. Toda a implantação e a liberação junto à distribuidora local foram concluídas em 35 dias.
Microinversor x inversor string sob condições de sombreamento
Compare as características técnicas do sistema modular em relação aos inversores de parede convencionais:
| Aspecto de Engenharia | Microinversor Hoymiles HMS-2000DW | Inversor String Tradicional |
|---|---|---|
| Imunidade a Sombras | Máxima (gerenciamento individual por placa fotovoltaica) | Baixa (um ponto de sombra compromete toda a série) |
| Aproveitamento de Telhado | Alta flexibilidade (módulos em diferentes posições e ângulos) | Baixa (exige mesma inclinação e azimute na série) |
| Voltagem no Telhado | Baixa tensão contínua (~60V CC) | Alta voltagem contínua (até 1.000V CC) |
| Garantia de Equipamento | De 12 a 25 anos (padrão de fábrica) | 5 anos (comum de mercado) |
| Leitura de Dados | Monitoramento individual por placa no celular | Monitoramento consolidado do sistema completo |

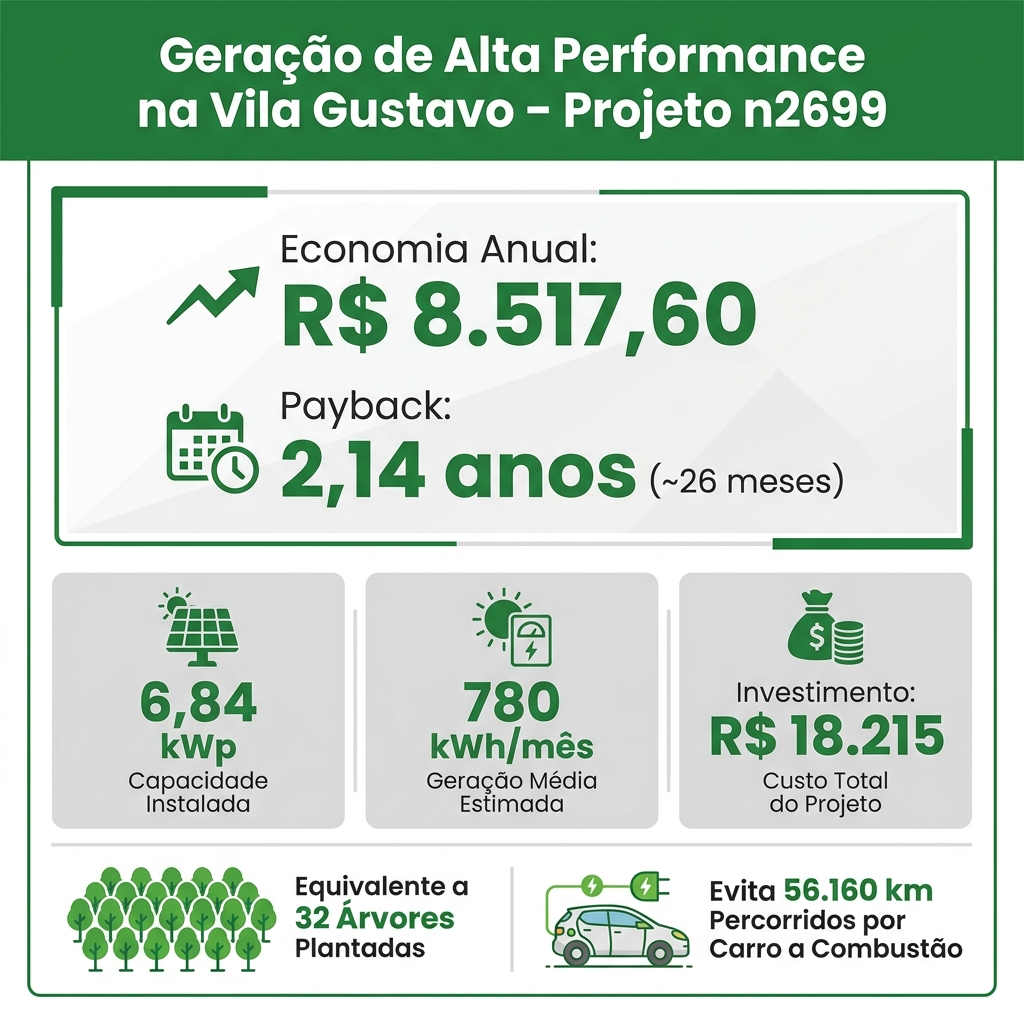

Retorno financeiro: payback rápido e economia real na Zona Norte
A planta de 6,84 kWp foi dimensionada para gerar em média 780 kWh mensais, atendendo confortavelmente à demanda média de 650 kWh da residência automatizada e acumulando 130 kWh de saldo energético todos os meses.
Os resultados financeiros validam a rentabilidade do investimento de R$ 18.215,00:
- Economia Mensal Gerada: 780 kWh × R$ 0,91 = R$ 709,80
- Economia Anual Acumulada: R$ 709,80 × 12 = R$ 8.517,60
- Aporte Financeiro: R$ 18.215,00 (pode ser parcelado em linhas dedicadas de financiamento solar)
- Tempo de Amortização (Payback): R$ 18.215,00 ÷ R$ 8.517,60 = ~2,14 anos (cerca de 26 meses)
Com payback estimado em apenas 26 meses, este sistema solar residencial destaca-se como um excelente investimento imobiliário na Vila Gustavo. Após o período de retorno, o proprietário garante tarifas próximas a zero pelos próximos 25 anos.
Monitoramento em tempo real: dashboard de geração e estabilidade
A gestão do consumo e da produção energética da usina solar residencial é acompanhada diretamente pelo aplicativo de celular.
Como Acompanhar a Geração do seu Sistema
Conheça os principais recursos do seu painel de monitoramento inteligente para gerenciar sua produção solar em tempo real.
-
1
Barra de Navegação
Barra de navegação entre Painel de Controle, Layout, Dispositivos e Configurações.
-
2
Produção em Tempo Real
Produção do sistema em tempo real em quilowatts (kW).
-
3
Resumo do Desempenho
Resumo do desempenho do sistema.
-
4
Status da Planta
Status da planta, que mostra o status do sistema e da rede.
-
5
Informações do Sistema
Informações do sistema e pessoais.
-
6
Relatório de Desempenho
Relatório de desempenho do sistema para vários períodos.
-
7
Métricas Financeiras
Métricas financeiras e ambientais do sistema.
-
8
Comparação Diária
Comparação da produção diária. Mostra a diferença na produção de um dia para o outro.
O histórico de produção atesta a constância da geração do sistema, mantendo a autonomia energética da residência tecnológica estável durante todo o ano.
Impacto sustentável e preservação ecológica
Gerar energia no próprio telhado diminui a necessidade de acionamento de usinas termelétricas poluentes no país. A produção de 9.360 kWh por ano gera resultados práticos marcantes:
🌱 Impacto Ecológico Anual do Projeto n2699
- 🚗 Mobilidade com Emissão Zero: Os 9.360 kWh gerados anualmente fornecem carga para rodar 56.160 km em um carro elétrico (consumo médio de 6 km/kWh). Essa autonomia equivale a dar uma volta e meia completa ao redor do planeta Terra na linha do Equador! Também equivale a fazer 19 viagens completas de ida e volta entre São Paulo/SP e Porto Seguro/BA.
- 🌳 Reflorestamento Equivalente: O volume de carbono evitado corresponde ao plantio e crescimento anual de 32 árvores adultas em ambiente nativo.
- ☁️ CO2 Evitado na Atmosfera: Reduz as emissões atmosféricas em 702 kg de dióxido de carbono (CO2) anualmente na região metropolitana de São Paulo.
Fato de sustentabilidade: A associação nacional ABSOLAR enfatiza que a geração distribuída reduz as perdas físicas de condução elétrica que acontecem em linhas de transmissão de longa distância vindas de hidrelétricas distantes, proporcionando maior eficiência de rede local.
Cronograma de execução da usina solar residencial
A implantação do sistema fotovoltaico sobre a cobertura de fibrocimento foi concluída no prazo de 35 dias, organizada nas seguintes etapas:
Mapeamento Técnico de Cobertura
Engenharia avalia a estrutura de apoio do telhado de fibrocimento e mapeia as principais áreas de sombreamento para posicionamento dos painéis.
Engenharia e Processo de Acesso na Enel SP
Desenvolvimento do diagrama elétrico unifilar e envio da documentação técnica para o portal da concessionária.
Emissão do Parecer de Acesso e Envio de Materiais
Aprovação técnica emitida pela distribuidora Enel SP e remessa dos 12 módulos Helius e microinversores Hoymiles para a Vila Gustavo.
Montagem Mecânica e Conexões Elétricas
Ancoragem dos prisioneiros na estrutura, fixação mecânica das placas de 570W, conexão dos microinversores HMS e montagem do quadro protetor.
Inspeção Final e Troca do Medidor
Vistoria de campo da distribuidora, instalação física do relógio bidirecional e início oficial da usina solar residencial.
Conclusão técnica do projeto
Esta usina fotovoltaica residencial de 6,84 kWp instalada no bairro Vila Gustavo, em São Paulo/SP, foi projetada para reduzir os custos com energia de uma residência tecnológica de alto consumo de climatização e automação, aproveitando a radiação solar regional de 4,37 kWh/m²/dia e as regras de compensação da Enel Distribuição São Paulo.
Com produção média estimada de 9.360 kWh por ano e economia superior a R$ 8.500,00 anuais, o projeto de engenharia demonstra a viabilidade da topologia modular com microinversores Hoymiles HMS e módulos bifaciais Helius N-Type.
O que o cliente achou
“Excelente atendimento e comprometimento, entregou o serviço conforme prometido e seguiu a disposição nas dúvidas pós-instalação.”
Essa configuração garantiu imunidade contra perdas de sombreamento localizado e excelente estabilidade de carga, proporcionando rápida amortização do capital (payback de 2,14 anos) e blindando a fatura contra a inflação energética.
Leve a geração própria de energia para a Vila Gustavo
Descubra como reduzir os custos de climatização e automação da sua casa contra os aumentos da Enel SP. Solicite um estudo solar gratuito para o seu telhado.
Perguntas frequentes sobre o projeto (FAQ)
Como os prisioneiros estruturais impedem vazamentos nas telhas de fibrocimento?
Os parafusos prisioneiros de aço inox atravessam o topo da onda da telha de fibrocimento e se fixam na viga de sustentação interna da casa. Para evitar infiltrações, a Imperio Solar utiliza anéis de vedação elástica de borracha de EPDM e arruelas cônicas que se adaptam à inclinação da telha, complementando o ponto de furo com aplicação do selante elástico especial PU40.
Qual o diferencial da tecnologia de módulos bifaciais Helius N-Type?
Os módulos bifaciais captam a luz solar tanto de forma direta na sua parte frontal quanto por meio da luz refletida (efeito albedo) na sua face traseira, aproveitando o reflexo no próprio telhado. A tecnologia N-Type TopCon assegura baixas taxas de degradação com o passar dos anos e alta eficiência na conversão de luz sob forte calor do verão.
O sombreamento dinâmico reduz a geração de energia em todas as placas da casa?
Não. Como o sistema solar residencial utiliza microinversores Hoymiles HMS-2000DW com entradas MPPT independentes para cada painel fotovoltaico, as placas operam de forma isolada. Se uma árvore ou beiral de prédio projetar sombra sobre alguns módulos, apenas eles sofrem diminuição de potência, e as demais placas continuam convertendo luz em capacidade plena.
Em quanto tempo a usina solar fotovoltaica residencial se paga na Vila Gustavo?
O período de amortização do investimento (payback) do projeto de 6,84 kWp é estimado em aproximadamente 2,14 anos (cerca de 26 meses). Esse tempo de retorno curto é decorrência direta do alto consumo residencial por ar-condicionado e automação e da elevada tarifa cobrada pela Enel SP na capital paulista.
Qual o prazo necessário para a usina solar entrar em operação comercial?
O cronograma de engenharia, montagem mecânica das estruturas, fixação das 12 placas Helius e dos microinversores, seguido pela vistoria física dos técnicos e troca do relógio de luz pelo medidor bidirecional da Enel SP é de 35 dias do início ao acionamento comercial.
